LED显示屏的调试方法
LED显示屏的调试分为3步：
调试之前的准备工作;
调试单个接收卡所控制的显示屏区域(一般为一个箱体);
调试大屏幕。
一、调试前的准备工作
安装好LED演播室的相关软件。
确认发送卡与电脑连接完毕。
需要改动电脑显卡的分辨率及设置电脑显示模式，以NVIDIA显卡为例。

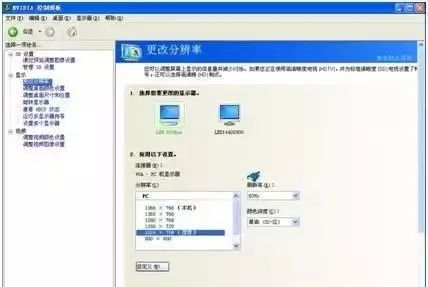

a.单击鼠标右键，选中NVIDIA控制面板。进入如下画面，选择左边窗口更改分辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择(第二大步中的第3步)

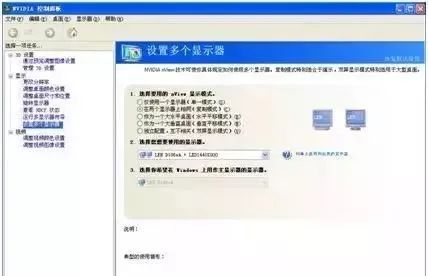

b.选中如下图的设置多个显示器选项， 选择复制模式，如下图。
4、连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。
二、调试单个接收卡所控制的区域
调试单个接收卡所控制的显示屏区域(一般为一个箱体)(以雅安荥经县的P16显示屏为例，雅安显示屏单个箱体为64×48)。转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确识别显示屏。进入设置界面时，要一边操作，一边仔细观看显示屏的变化，显示屏会提示你所有的操作步骤。

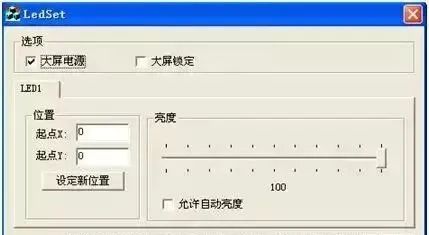

1、双击桌面LED设置，进入LED设置界面。

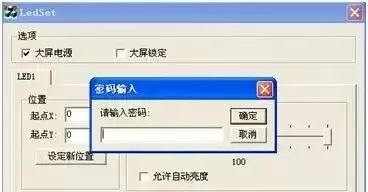

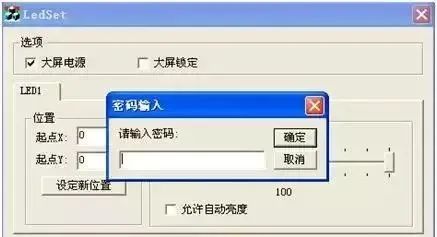

2、点击设置参数，输入密码168。

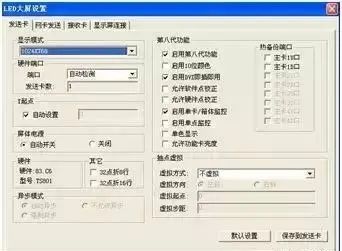

3、进入设置界面，发送卡下面的显示模式可调分辨率(此分辨率需大于大屏幕的分辨率)，然后点击接收卡。
4、出现如下所示界面。

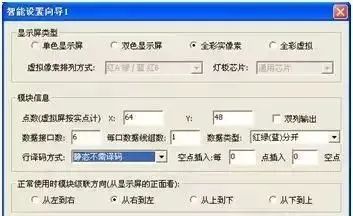

5、单击智能设置，进入智能设置向导1，如下图。
a. 显示屏类型：选择全彩实像数;
b. 模块信息的点数：输入一个接收卡所控制的灯珠数目(雅安P16接收卡控制一个箱体为64×48，则在点数里面的X输入64，Y输入48);
c. 模组信息里的数据接口数：为接收卡需要引出的排线数目;
d. 模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。(一般的有：显示屏用16针的排线则每口数据线组数为1;显示屏用20针的排线则每口数据线组数为2;显示屏用26针的排线则每口数据线组数为3)。
e.数据类型：红绿(蓝)分开。
f.译码方式：不同型号的显示屏有不同的译码方式(一般有所有的室内屏为芯片138译码;室外屏P16、P20为静态不需扫描)
g. 其他的选项就按默认选择。

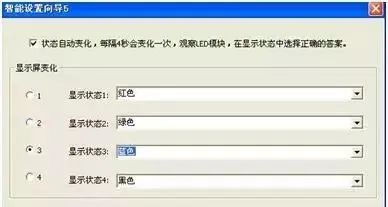

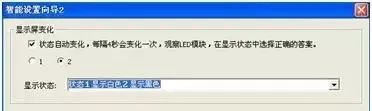

6、点击确定进入设置向导2，并观看显示屏，观看状态1和2，选择正确的显示状态，并点击下一步。
7. 观看显示屏，观看状态1和2，选择正确的显示状态，并点击下一步。
8. 观看显示屏，观看状态1、2、3、4，选择正确的显示状态，并点击下一步
9. 观看显示屏，然后选择亮的行数和间隔行数(含一行亮行)，然后点击下一步。

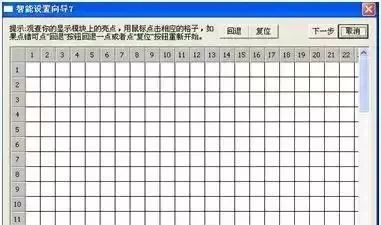

10. 进入如下界面。

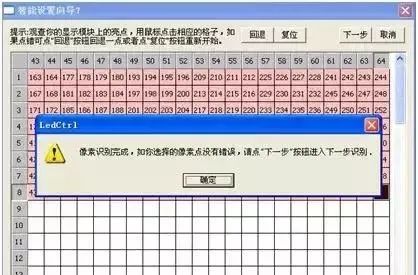

11. 放正显示屏，看显示屏显示哪一个点亮，然后点击电脑上相对应的点，每点完一个点，显示屏会提示下一个点，直到出现如下界面说明像素点识别完成，点击确定，然后再点击下一步。

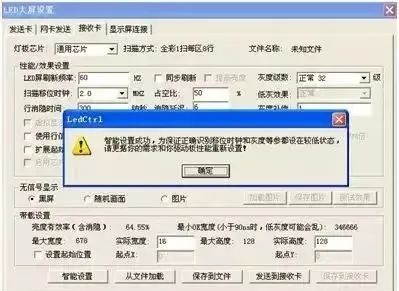

12. 出现如下界面，点击确定，观察显示屏是否正确显示(正确显示画面应是电脑桌面的左上角画面)。

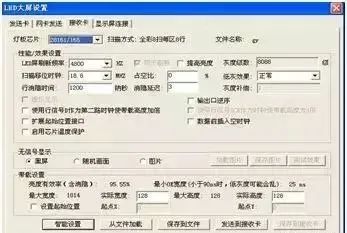

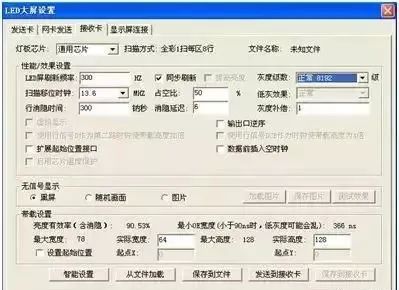

13. 根据显示屏设定自己需要的刷新频率和灰度参数等并发送到接收卡，下图所示参数为参考参数(注意带载设置里的最大宽度必须大于实际宽度，可以通过改变刷新频率、灰度常数、扫描移位时钟来改变最大宽度)，注意把设置好的文件保存，以便下次调用。

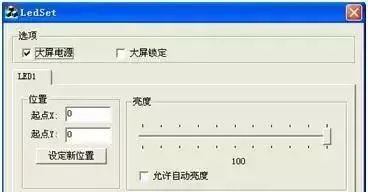

1. 双击桌面LED设置，进入LED设置界面。
2. 点击设置参数，输入密码168。
3. 进入设置界面，然后点击显示屏连接。
a. 设置方式：选择标准显示屏，不需要启用智能连接。
b.显示屏数量：1
c.类型：全彩实像素屏;水平卡数：10;垂直卡数：8。

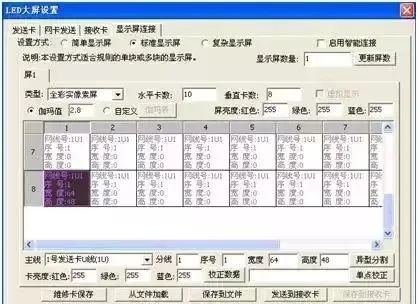

d. 以上几步完成之后，选中如下图中的一个小方框(代表一个箱体)，接着设置其参数。
e.伽玛值与屏亮度都如上图所示。
f.主线：选择1号发送卡U线(1U)(此线与电脑上发送卡上的远离发送卡dvi线的网线插孔相对应)
g.分线：都为1。
h.序号：从电脑网线接到的第一个箱体(接收卡)的序号为1，第一个箱体网线接到第2个箱体(接收卡)的序号为2，以此类推，最后一个箱体(接收卡)的序号为80。
i.宽度、高度：为一个箱体的灯珠数(雅安的一个箱体为64×48，所以宽度为64，高度为48)。
j. 卡亮度及没有提到的以默认的为准，无需改动。
4. 设置完之后，点击发送到接收卡，观察大屏幕是否正常显示(大屏幕正常显示应是电脑桌面的左上方画面)并保存到文件以便下次调用。
